產品名稱：鈦管板
產品材質：按客戶需求 TA1 TA2
產品規格：按圖加工 1800mm
管板孔數：按圖加工
孔徑公差：0-0.15mm
鈦合金管板技術說明：
1、管板表面與軸線垂直，垂直度允差為0.25mm。
2、管孔嚴格垂直于管板密封面，垂直度允差為0.06mm，鈦管板的孔表面不存在貫通的縱向條紋。
3、鈦管板鉆孔后≥96%允許孔橋?qū)挾取?.88mm，允許***小孔橋?qū)挾?.98mm。

4、除注明外，加工面未注尺寸公差按GB/T1804-2000中m級精度。

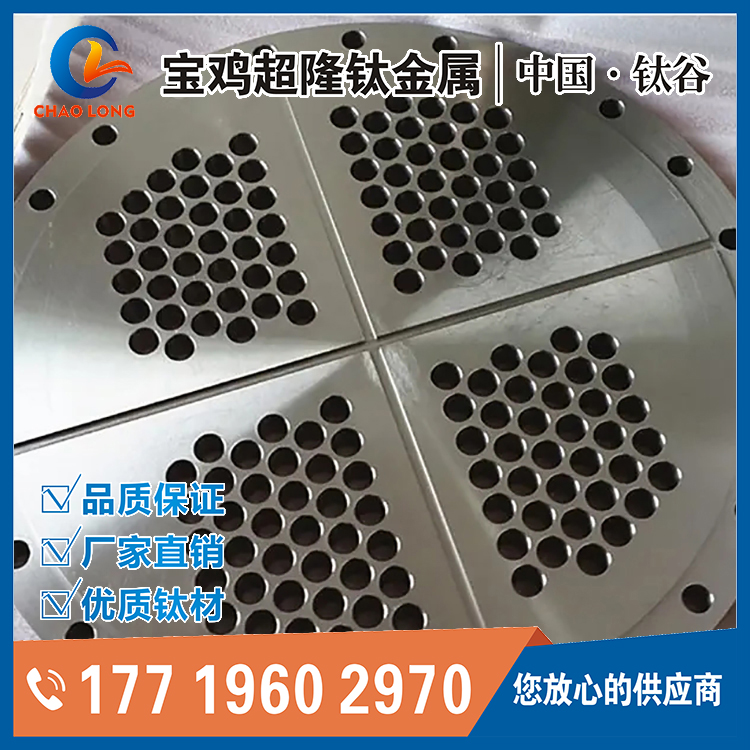

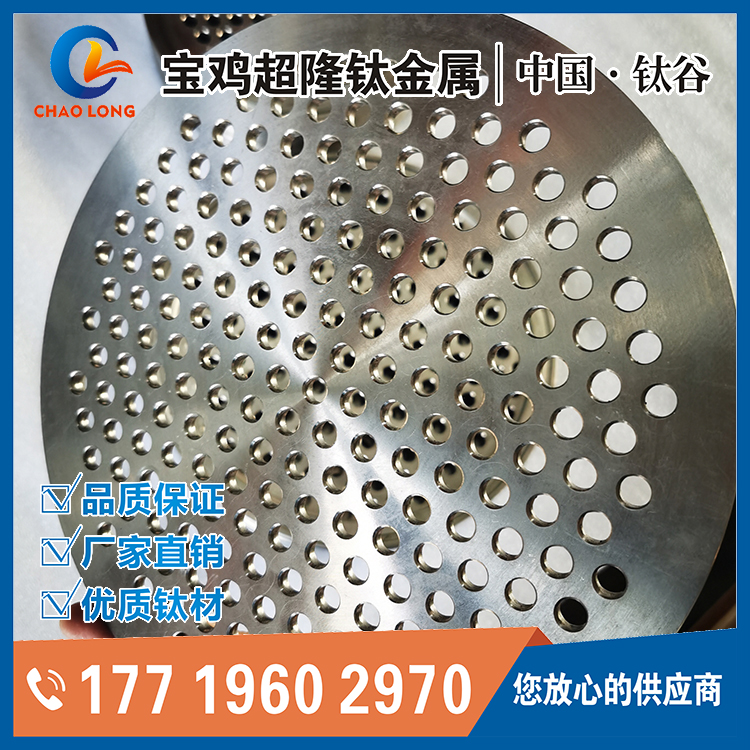

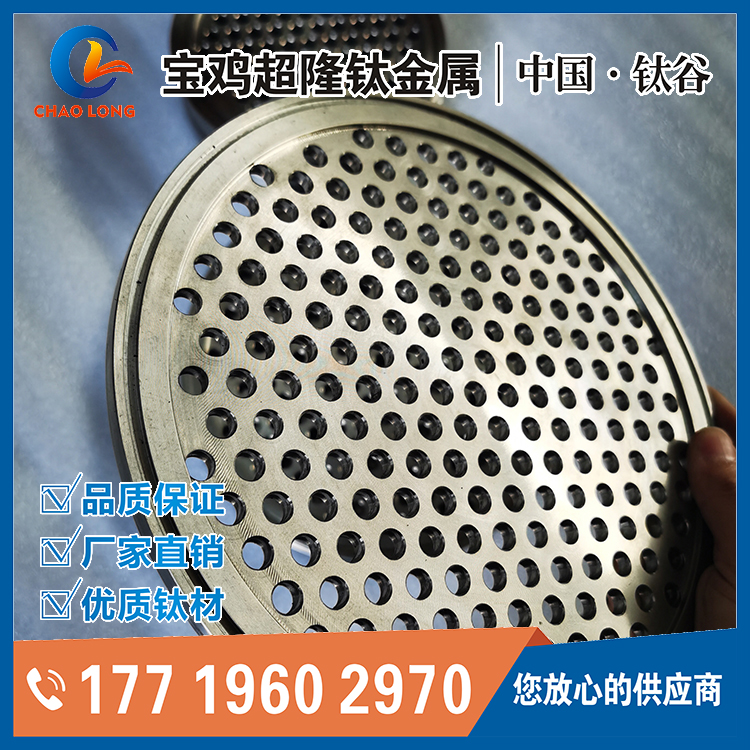

鈦管板

一、定義

  鈦管板，就是在圓形鈦鋼復合板上鉆出比管子外徑一樣略大一些的孔，將管子穿入焊住固定，起這樣作用的一種配件。

二、用途

  主要用于化工容器，管板被廣泛應用于列管式換熱器、鍋爐、壓力容器、汽輪機等行業。起支撐固定列管的作用。

鈦合金管板技術說明：

1、管板表面與軸線垂直，垂直度允差為0.25mm。

2、管孔嚴格垂直于管板密封面，垂直度允差為0.06mm，鈦管板的孔表面不存在貫通的縱向條紋。

3、除注明外，加工面未注尺寸公差按GB/T1804-2000中m級精度。

產品名稱：鈦管板
產品材質：按客戶需求 TA1 TA2
產品規格：按圖加工 1800mm
管板孔數：按圖加工
孔徑公差：0-0.15mm
鈦合金管板技術說明：
1、管板表面與軸線垂直，垂直度允差為0.25mm。
2、管孔嚴格垂直于管板密封面，垂直度允差為0.06mm，鈦管板的孔表面不存在貫通的縱向條紋。
3、鈦管板鉆孔后≥96%允許孔橋?qū)挾取?.88mm，允許***小孔橋?qū)挾?.98mm。

4、除注明外，加工面未注尺寸公差按GB/T1804-2000中m級精度。
